トヨタ プリウス スピーカーの取り外し方法

〜TOYOTA PRIUS の標準スピーカーを ALPINE SXS-69S に交換〜

スピーカーを自分で交換 DIY 自宅で交換flash Light 故障 自分で修理


下記は、車載スピーカー ALPINE SXS-69S の取扱説明書の補足です

左の「車種別スピーカーの取り外し方法」は、具体的なカバー類の外し方が記載されていないので、この説明書だけでを頼りに個人が実行するのは難しい



作業の参考にしたサイトはこちら
新型プリウス スピーカー交換手順 2

ドア内張りパネルの外し方



作業をした結果、気づいたことを参考までにまとめてみました。



左上記載の、スコーカーツイーター(小さいスピーカー)の取り外し



右下記載のウーファー(本スピーカー)の取り外し

スコーカーツイーター(小さいスピーカー)の交換

@ピラーカバーを外します。
(クリップ2ヶ所、フック3ヶ所)

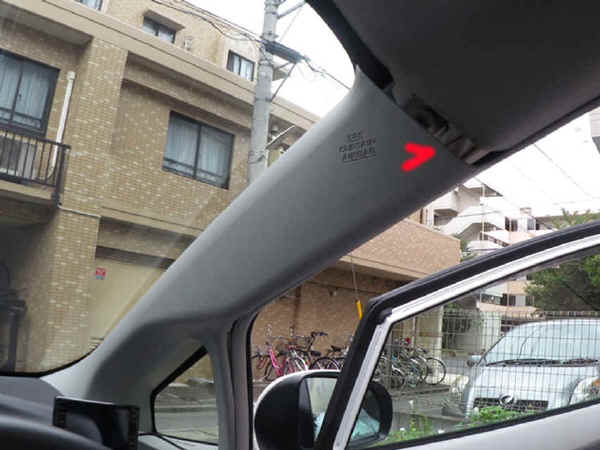

Front Pillar Cover 最初は、ここを引けば簡単に外れる

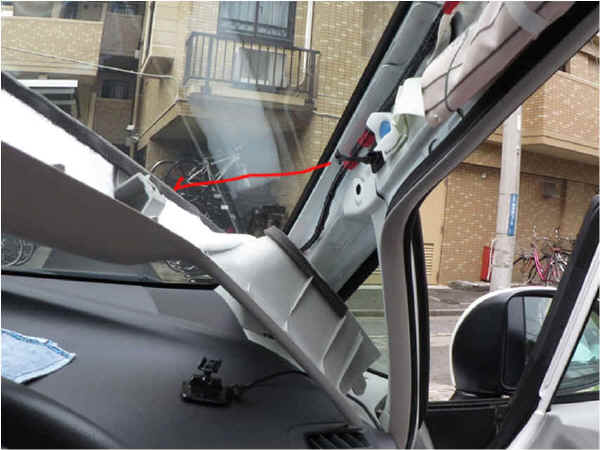

↑ピラーカバーが外れたときに落ちてしまわないように保持する機構

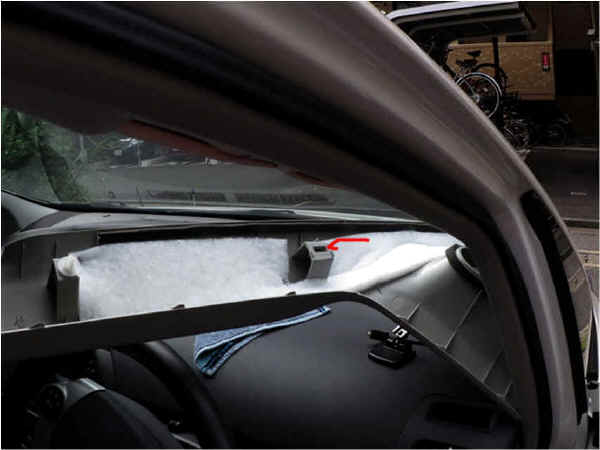

←車体側の脱落防止部品(黒)を90度回して外す

90度ねじってから、カバーを収めることを忘れずに

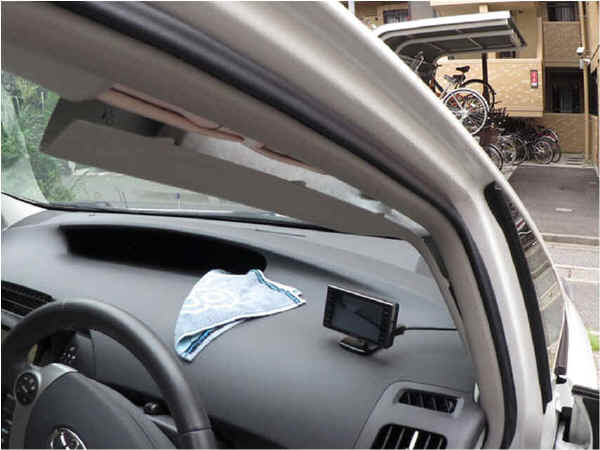

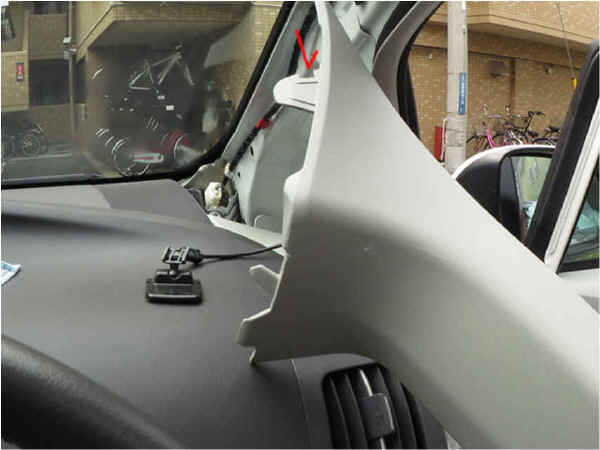

カバー全体を斜め車内側に倒しながら先端を外す

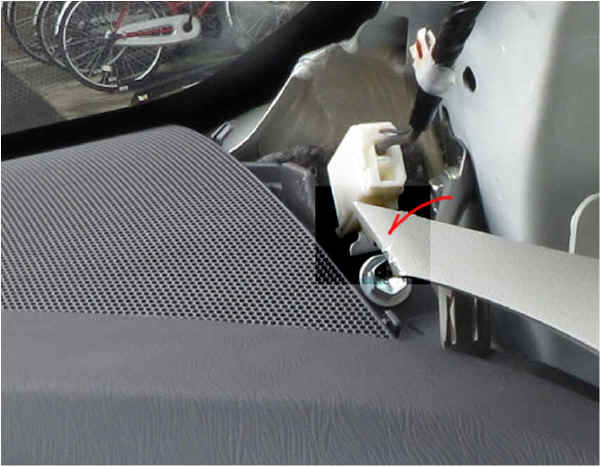

先に窓側からきているカバーを浮かせないとツィーターカバーは外しにくい
(ツィーターカバーだけ外そうとドライバーでこじって傷をつけてしまった)

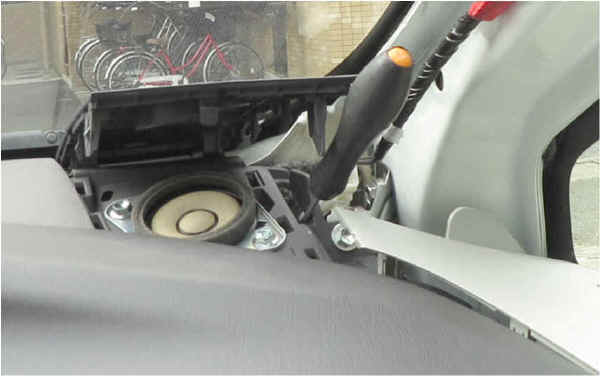

C純正ツィーターを外します。


車両側と新しいスピーカー端子とはコネクター幅が異なるので、変換コードを使用する

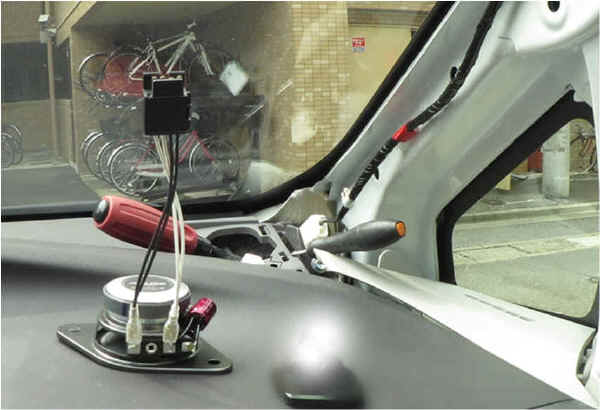

変換コード(A)使用 新しいツィーター取り付け

左側も同様だがAirBagはない





ウーファー(大きいスピーカー)の交換



 @ドアハンドル裏のカバーを外します(フック3ヶ所) ←ヘラなどで

 Aネジ1本を外します。

 Bドアグリップ底部カバーを外します。←ヘラなどで

 Cネジ1本を外します。

 Dカーテシランプを外します。(フック1ヶ所) ←ここは内側のコネクタを外した

 Eドアトリムを外します。(クリップ9ヶ所)

    ←内張りとドアの隙間ができたら、手を入れて、全部はがしきる前に
     DoorHandleAssyのフックを外す。フックのかかっている穴の写真→

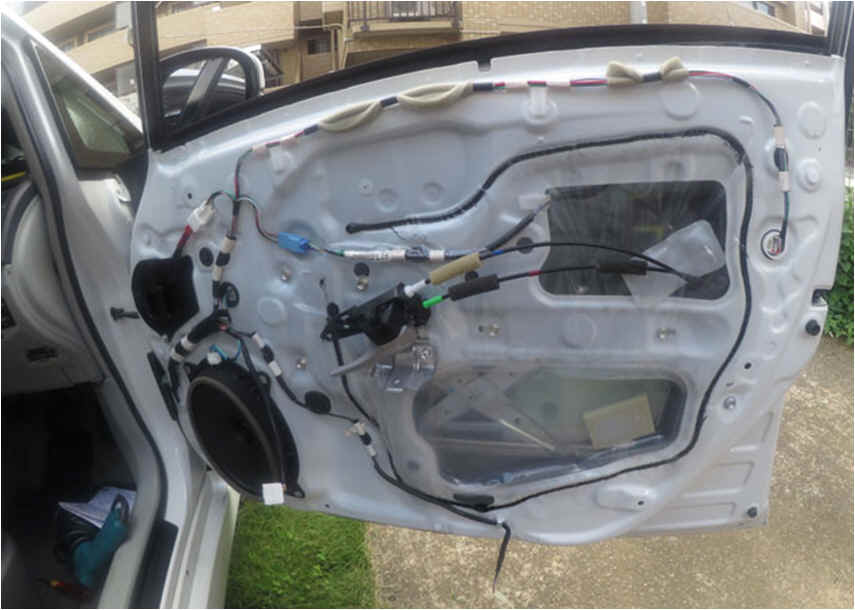

内張り(ドアパネル)を外した後

外すのは一人でもできたが、作業は難しい

(この内張りをはがすのに専用工具があったほうがよい)

私は、エーモンパネルはがし1498をボスの両側に深く差し込んで
持ち上げてはがしたので大変でした

内張りを止めているプラスチックのボスがドア側に残っている





足元照明のコネクターも一人での作業では難しい


本来ならすべてこの内貼り側に、差し込みロック部品があるはず



Doorのレバー部品(DoorHandleAssy)はこの3穴に差し込まれているだけ

差し込みボス拡大   ドアー解放時の照明

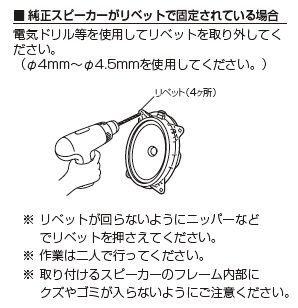

Fリペットを外します。(4ヶ所)

 Wooferはハトメのように止めてある

 5mmぐらいのキリで頭を飛ばしても、白い樹脂はドリルと共に回転するので
 電気ドリルを傾けて飛ばしたが危険です

 (リベットをキリで飛ばすと内側にカスが落ちて取りにくくなるので、
 ページ一番下の左ドア側の写真のようにウエスなどを敷いておく)


電気ドリルを持ちながら裏側のハトメ残りをつまむことは一人ではできない



G純正スピーカーを外します。


ドアのメーカーが制振シートをすでに張っているが

重ねて防振する。 すでにある制振シートに二重になる部分も少しあるが気にせず張る。
このシートはサービスホールから簡単に入れることができるサイズである
 積水化学工業★レアルシルト RSDB デッドニング用超・制振シート 1枚 @1,040
 【30cm×40cm/厚さ1.9mm】

新しいウーファーを取り付ける


ゴミが挟まらないように手当しておくウエス。おわったら回収を忘れずに。



内張りを取り付けて完成



標準スピーカーの音はプアーすぎる。
が、作業完成後の音は少し良くなった。
